فرمت HDMI و بررسی آن

نام HTMIرا احتمالا دفعه اول نیست که میشنوید ، این اسم که مخفف کلمه High Definition Multimedia Interface میباشد چند سالی هست جای خود را بین دیگر فرمت های تصویری پیدا کرده هست و امروزه به اوج خود رسیده هست ، البته بعد از این نوع فرمت ، فرمت های بسیار دیگری هم هستند که در سال های آینده خواهند آمد و در مورد آنها در مقاله های بعدی صحبت میکنیم.

این پورت اولین پورت مستقل جهان نامگذاری شد، مستقل به این معناست که شما میتوانید تنها با یک فیش تصور تمام رنگی به اضافه صوت را دریافت کنید. این پورت که با مشارکت شرکت های متخصص Sony , Panasonic , Philips , Hitachi , Silicon Image , Toshiba ،Thomson طراحی و ساخته شده هست توانسته است به یک پورت کار آمد و قدرتمند تبدیل بشود که در سال های بعد آن ، نسخه های جدیدتری ساخته شد که در پایین در مورد دیگر نسخه های پورت اچ دی ام ای صحبت میکنیم.

هدف از ساخت این کابل

هدف از ساخت این پورت جلوگیری از درهم برهمی سیم اتصال پلیر ها به نمایشگر ها و افزایش کیفیت تصویر ها بود که میتواند تصویر و صدا را بدون افت کیفیت و فشرده سازی به بهترین نحو از یک دستگاه پخش مثله پلیر های فیلم و کنسول بازی ها به نمایشگر ارسال کند.

البته برای استفاده از این کابل باید امکاناتی را داشته باشید مثله کابل ۲ سر HDMI و امکان خروجی و ورودی پورت اچ دی ام ای در هر ۲ دستگاه ورودی و خروجی (پلیر و نمایشگر). برای اینکه اطمینان حاصل کنید که دستگاه های شما دارای خروجی یا ورودی HDMI هست کافی است یک نگاهی به پشت دستگاه یا روی جعبه دستگاه مورد نظر خود بیندازید.

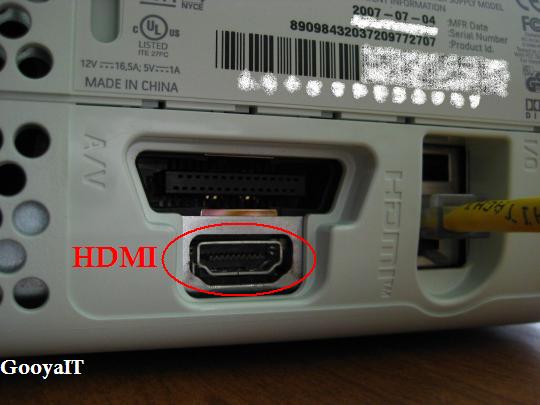

البته امروزه اکثر لوازم تصویری دارای پورت HDMI هستند و اگر دستگاهی بدون پورت اچ دی ام ای روانه بازار شود شکست خورده است. همچنین میبینید که کنسول بازی XBOX360 در دوران اولی که منتشر شده بود دارای پورت HDMI نبود ولی کنسول رقیب آن یعنی PS3 دارای این پورت بود که یک مزیت نسبت به XBOX360 محسوب میشد و به همین دلیل مایکروسافت مجبور شد که این تکنولوژی را روی کنسول خانگی خود ببرد و این کنسول مانند کنسول PS3 دارای خروجی HDMI میباشد.

البته هنوز کنسول های دیگری مانند Wii وجود دارد که خروجی HDMI ندارند و فروش آن بیشتر از ۲ رقیب خود هست ولی شرکت نینتندو در حال کار بر روی پورت خروجی HDMI بر روی Wii میباشد که پیشبینی میشود در آینده ای نزدیک این تکنولوژی روی این کنسول هم بیاید.

تبدیل کننده ها

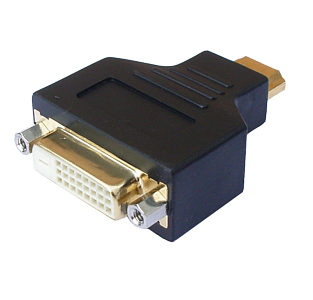

تبدیل کننده های زیادی برای HDMI آماده هست ، مانند تبدیل خروجی DVI به HDMI ، به طور مثال شما یک کابل دارید که آن سر آن HDMI است ولی به خروجی که میخواهید وصل کنید HDMI نیست که میتوانید از این تبدیل کننده ها استفاده کنید که با نام های DVI to HDMI در سایت های فروشگاهی به فروش میرود ، در عکس زیر یک تبدیل کننده DVI به HDMI را میبینید:

تبدیل کننده های بیشتری هم وجود دارد که پر مصرف ترین آنها DVI و VGA هست ، تبدیل کننده VGA هم مانند DVI عمل میکند که شما میتوانید آنرا در بازار تهیه کنید ، البته این را هم بگویم که انتظار نداشته باشید که کیفیت بالا برود ، این تبدیل کننده ها فقط کار شما را راه می اندازد و هیچ تاثیری روی کیفیت ندارد. عکس این تبدیل کننده را میتوانید در زیر ببینید:

ساختار کابل و پورت HDMI

این پورت از ۱۹ پین تشکیل شده هست که در مقایسه با کابل های ۳ فیش که تنها ۶ پین در آنها وجود داشت عدد بسیاری هست. این ۱۹ پین همانطور که در بالا گفتیم به تنهای کار ارسال صوت و ارسال تصویر را بر عهده دارند که در زیر به وظایف تک تک آنها میپردازیم:

ردیف  سمت راست پین ها  که مانند عکس بالا  شماره گذاری شده اند  و ردیف سمت چپ نوع کاری که آنها انجام میدهند.

Pin 1   TMDS Data2+

Pin 2   TMDS Data2 Shield

Pin 3   TMDS Data2–

Pin 4   TMDS Data1+

Pin 5   TMDS Data1 Shield

Pin 6   TMDS Data1–

Pin 7   TMDS Data0+

Pin 8   TMDS Data0 Shield

Pin 9   TMDS Data0–

Pin 10 TMDS Clock+

Pin 11 TMDS Clock Shield

Pin 12 TMDS Clock–

Pin 13 CEC

Pin 14 اضافه شده در ۱.۳ ، نوع: اپتیکال و اترنت

Pin 15 سریال کلاک برای DDC

Pin 16 سریال خط داده ها برای DDC

Pin 17 DDC/CEC/HEC Ground

Pin 18 برق

Pin 19 تشخیص سریع در تمام ورژن ها HEC Data ، نوع: اپتیکال و اترنت

نسخه های این پورت

نسخه و ورژن های که تا به حال معرفی و ثبت شده اند ۴ تا هستند:

– ۱.۰ : این نسخه اولین نسخه و ابتدایی ترین نسخه از کابل پورت اچ دی ام ای بود که در سال ۲۰۰۳ منتشر شد. امکانات این ورژن تنها sRGB و YCbCr هست که کمک میکند رنگ واضح تر و با کیفیت تر در نمایشگر نشان داده شود.

– ۱.۱ : این نسخه که بعد از مدت کوتاهی پس از انتشار نسخه ۱.۰ منتشر شد امکان DVD-Audio به آن اضافه شد که با آن میتوانستیم صدا را با کیفیت مطلوب تری دریافت کنیم ، البته در نسخه قبلی این کابل اچ دی ام ای هم میتوانستیم صدا را پخش کنیم ولی با کیفیت کمتر.

– ۱.۲ : در این نسخه هم مانند نسخه قبلی فقط تغییر صوتی در آن دیده شد که در آن امکان پخش فرمت Super Audio CD فراهم شد.

– ۱.۳ : این نسخه که پر استفاده ترین کابل اچ دی ام ای شناخته شده هست امکانات صوتی و تصویری زیادی به آن اضافه شد که مهمترین آنها افزایش کیفیت تصویری با استفاده از Deep Color ، xvYCC ، Auto lip-sync ، Dolby TrueHD و DTS-HD Master Audio بوده هست.

– ۱.۴ : این نسخه که جدیدترین نسخه این کابل هست مهمترین تغییر آن اضافه شدن امکان مشاهده تصویر های ۳ بعدی هست که البته آنچنان در بین لوازم صوتی تصویری استفاده نمیشود و باید منتظر آینده باشیم تا این کابل جای خود را بیشتر در بین دستگاه ها پیدا کند.

طول کابل های HDMI

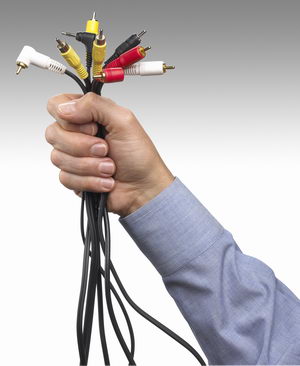

در برخی از کابل های قدیمی مثلهComposite (3 فیش) و Component (5 فیش) مقدار طول فیش بسیار بسیار در کیفیت مهم است و میانگین طول این کابل ها باید بین ۱ تا ۱.۵ متر باشد ، ولی این موضوع در مورد کابل های اچ دی ام ای صدق نمیکند و اصلا مهم نیست که طول فیش شما چقدر باشد ، حتی سازندگان کابل های ۴۰ متری هم ساخته اند و از آنها در مراسمی که احتیاج به سیم کشی دارند استفاده میکنند و نگران افت کیفیت صدا و تصویر نیستند.

این نوع کابل ها به دلیل آنکه توسط دستگاه های فرستنده مقدار برق و آمپر آنها تنظیم میشود باعث جلوگیری از افت کیفیت میشود.

دستگاه های که از این پورت پشتیبانی میکنند:

همانطور که در بالا گفتیم امروزه اکثر دستگاه های صوتی تصویری از این پورت و کابل پشتیبانی میکنند که میتوان به دستگاه های همچون دوربین های سونی و نیکون و کنسول های بازی مثله XBOX360 و PS3 و تمام LCD های ساخته شده در سال های اخیر اشاره کرد.

این بود توضیح کوتاه و مختصری که از کابل HDMI در این مقاله خواندید ، لطفاً نظرات خود را در قسمت نظرات به ما اطلاع دهید.
